Intel NUC NUC5i7RYH/NUC5i5RYH開箱
Calendar 3042年八月廿一
卓俊宏 (11089) 2015-10-03 11:08:17 SAT
因為不想要有作業系統,打算自己安裝Linux,所以這台小電腦滿足我的需求。打算來練習架站用和寫Linux程式,因為要24小時不關機,希望很省電,這台只耗電65瓦,所以也滿足我的需要。

NUC有i5和i7兩個版本,價差約2000元。選擇了速度快一點的i7版,CPU是第 5 代 Intel® Core™ i7-5557U 處理器 (3.1 GHz,最高 3.4 GHz,Intel® 渦輪加速技術,雙核心,4 MB 快取記憶體, 28 瓦 TDP)。

再買一顆Intel 535 120GB SSD 固態硬碟、2條低電壓金士頓DDR3L-1600 8G記憶體。

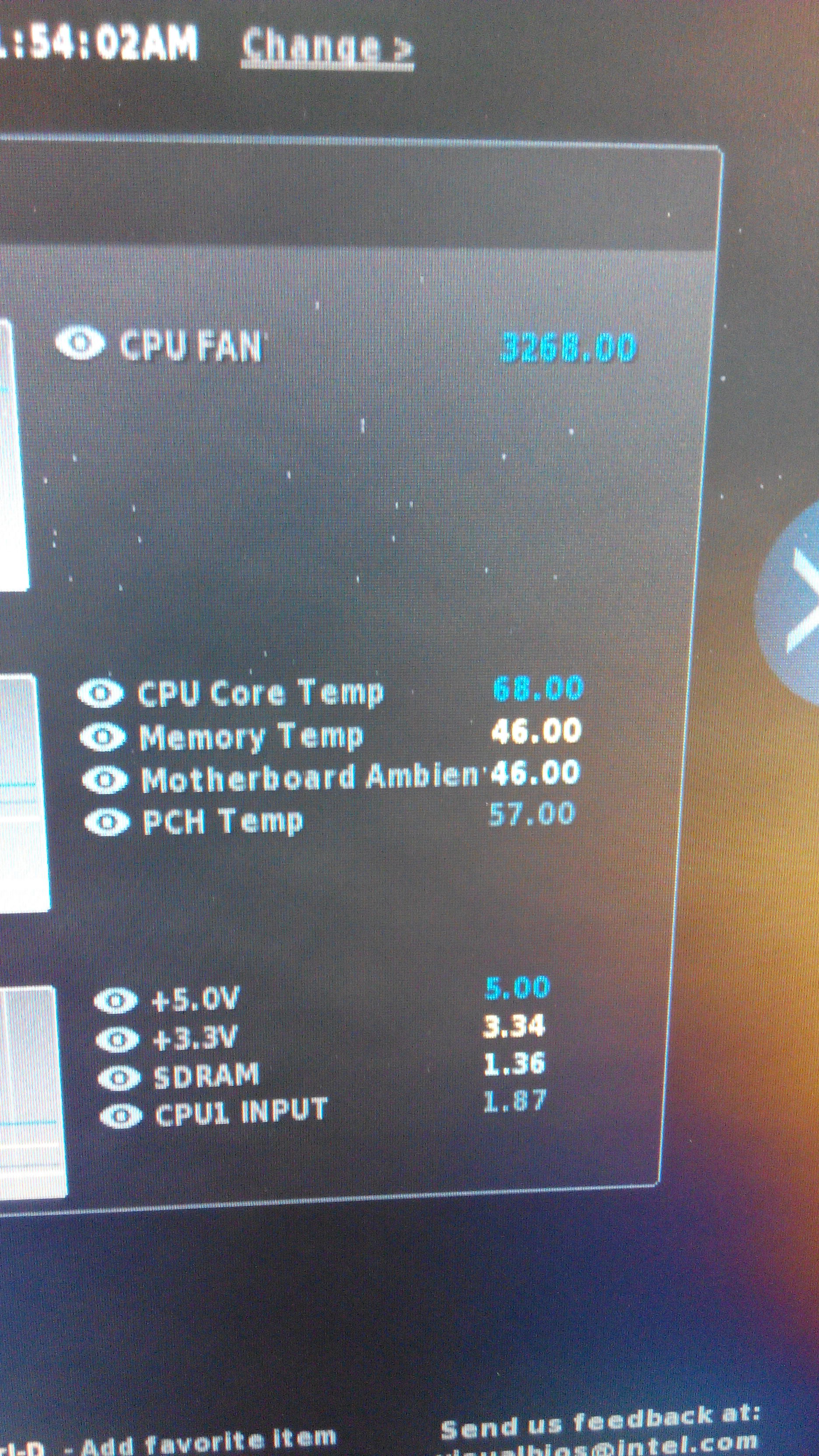

不過不知道是很Lucky還是Unfortunately。如下圖,CPU溫度隨便就飆到了68C,風扇也到3268轉。好處是冬天不用開暖氣了,讚!但內心好擔心它會不會熱當啊? 比這更糟,不是當機,是完全無法開機,真是不幸啊....

幸好,老天有眼,因為買不到7天,電源無法開機,店家測試也拿它沒辦法,只好給我換機,我不想再買i7,剛好店家也沒i7存貨,只好給我換i5。多出來的錢再去買了一條金士頓M.2 SSD固態硬碟。真是峰迴路轉的Lucky,換成i5後,到現在已經連續開機快20天,都很正常。i5的溫度比i7低了20度以上。

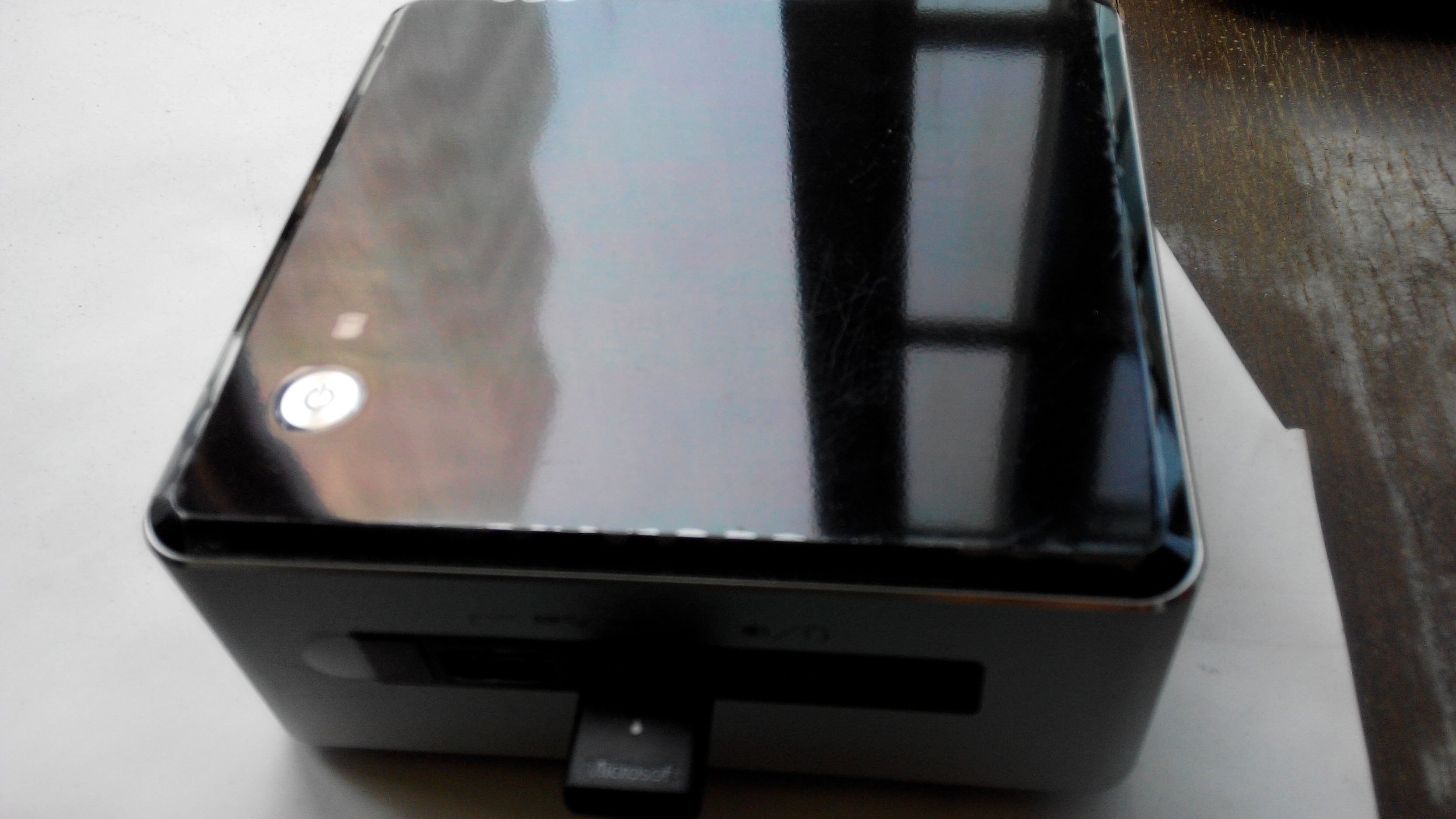

老天啊,感恩啊,否則我之後一定會被這台i7搞到吐血。上圖是他的外觀,體積真的很小長寬分別為11.5公分 x 11.1 公分。高度只有 4.87公分。

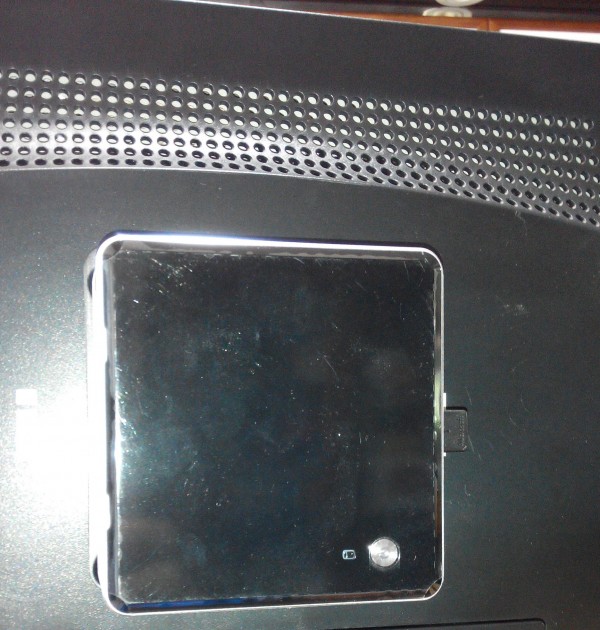

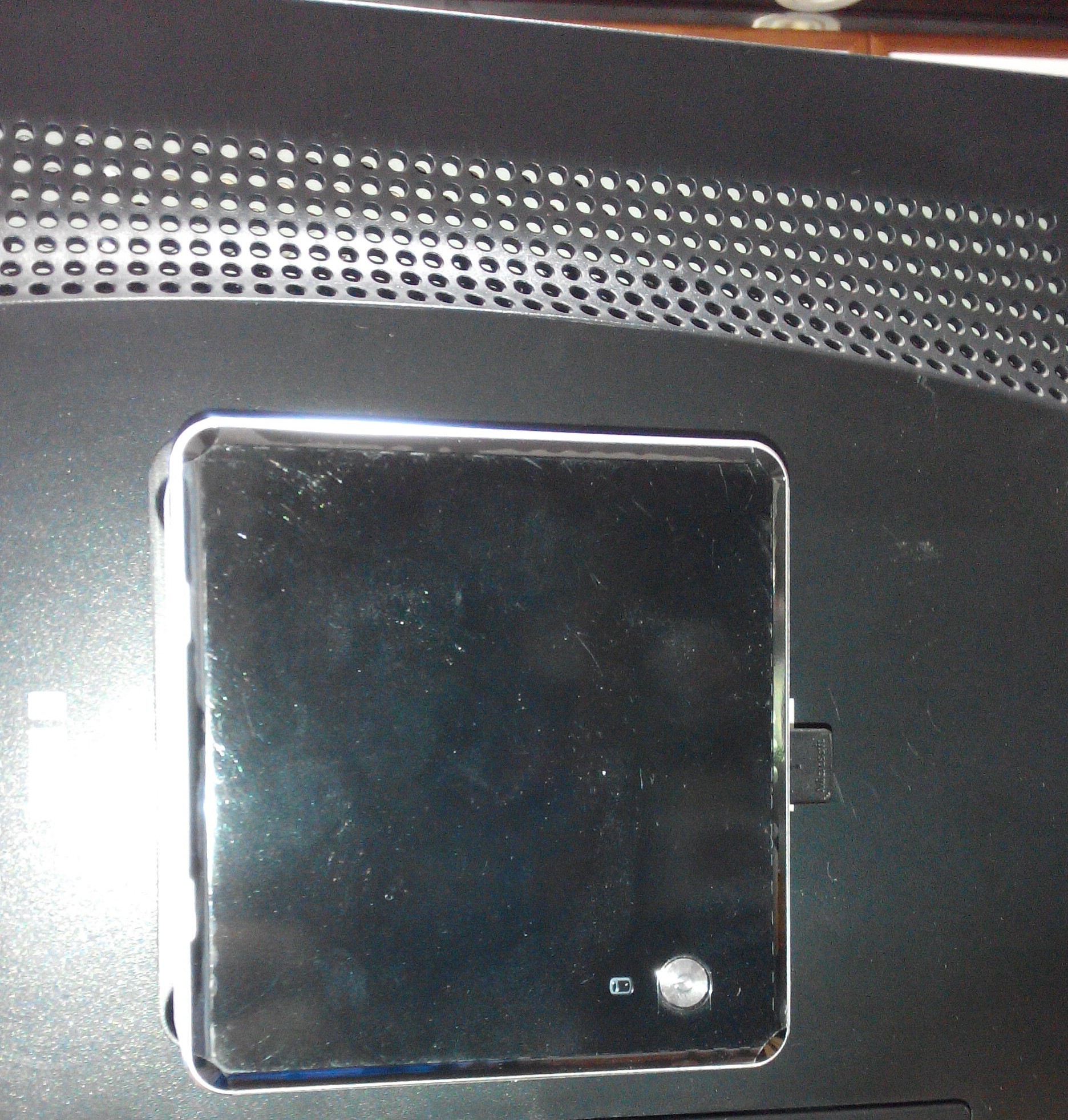

買了這台小電腦,發現第二個非常幸運的事。就是有一台幾乎快報廢,10多年前的VESA螢幕。剛好這台小電腦就支援VESA ,還有附螺絲和安裝托架。如下圖,怎麼這麼棒呢,架站用的螢幕本來就不需太好,剛好兩者都支援VESA,把NUC掛在老螢幕上,真是超省空間的。

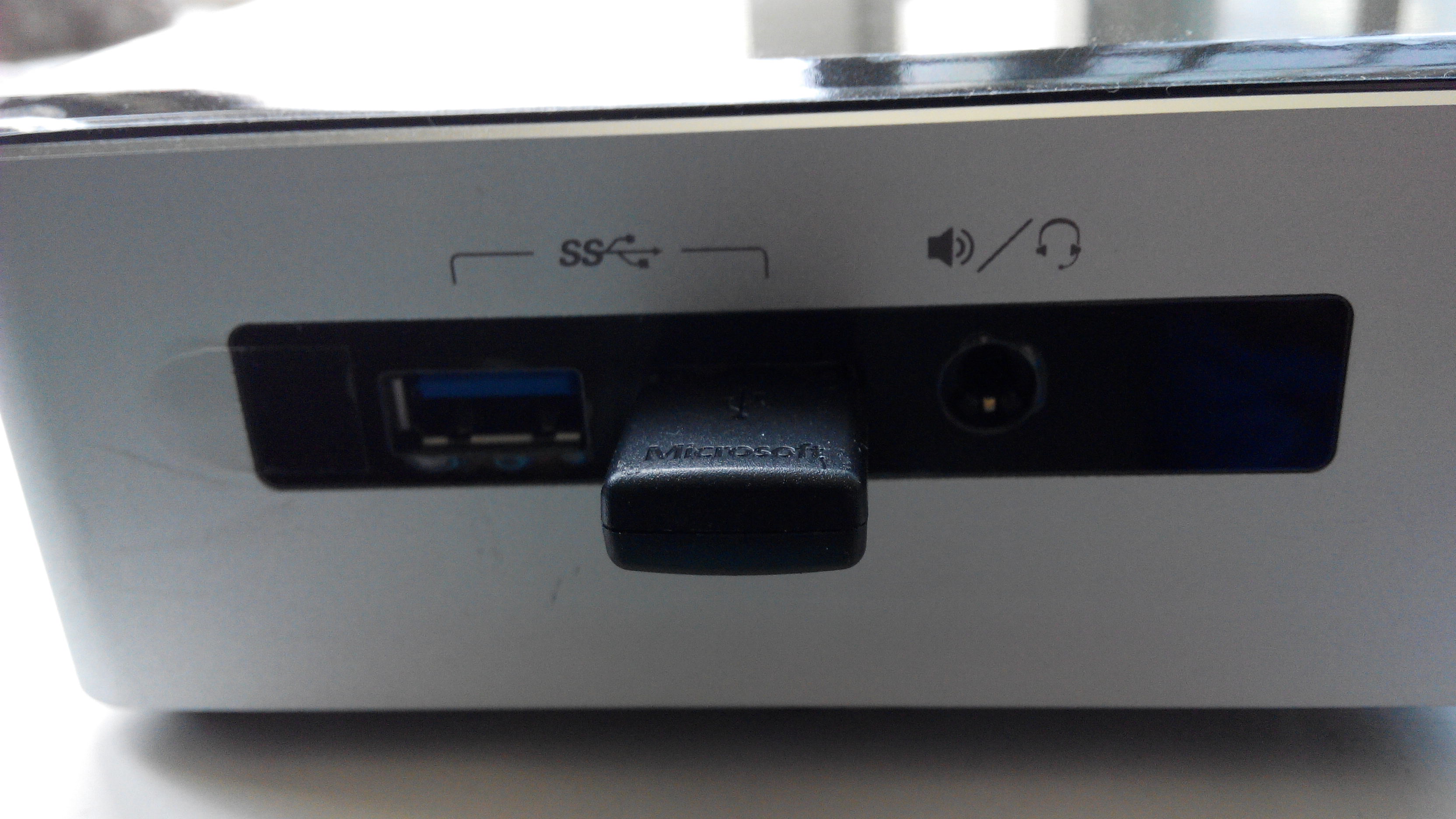

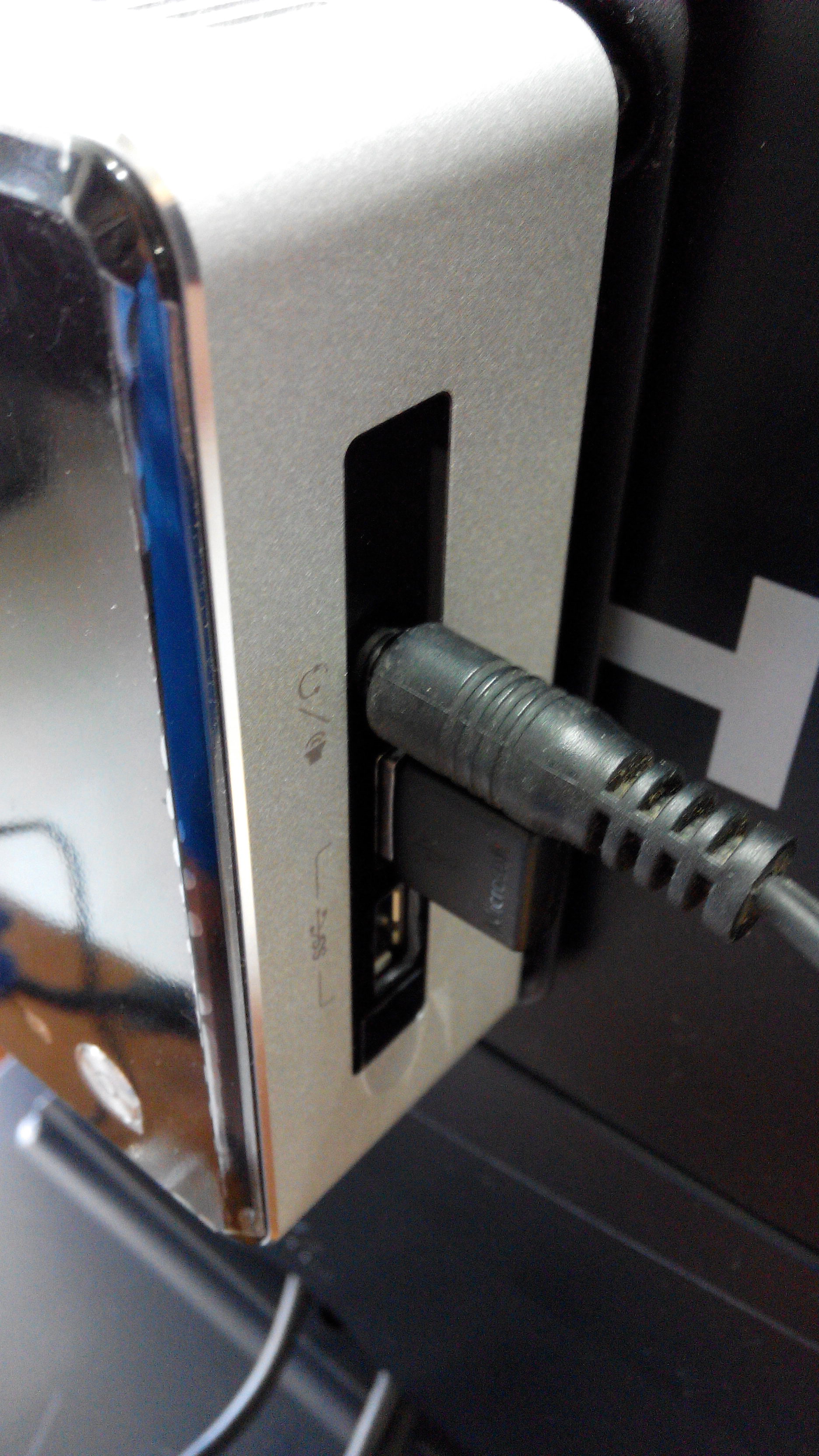

下圖是後面照,耳機/麥克風複合插孔,2 個 USB 3.0 連接埠。附上之前買來沒用的無線滑鼠和鍵盤組,真是絕配。不過實在很討厭用無線滑鼠,還要換電池,又有電磁波。再加上linux架站根本不用滑鼠,最後還是換回有線鍵盤。

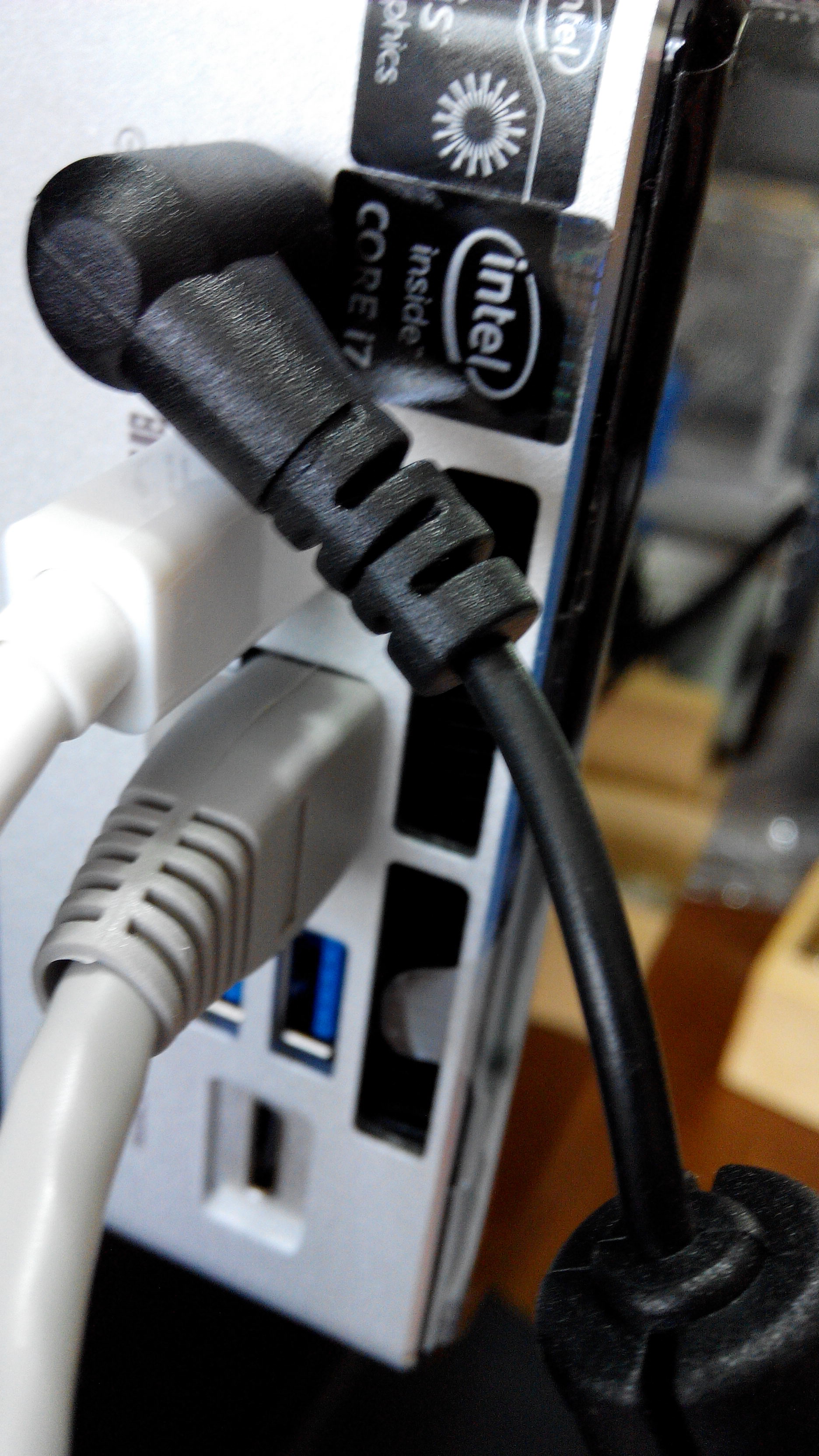

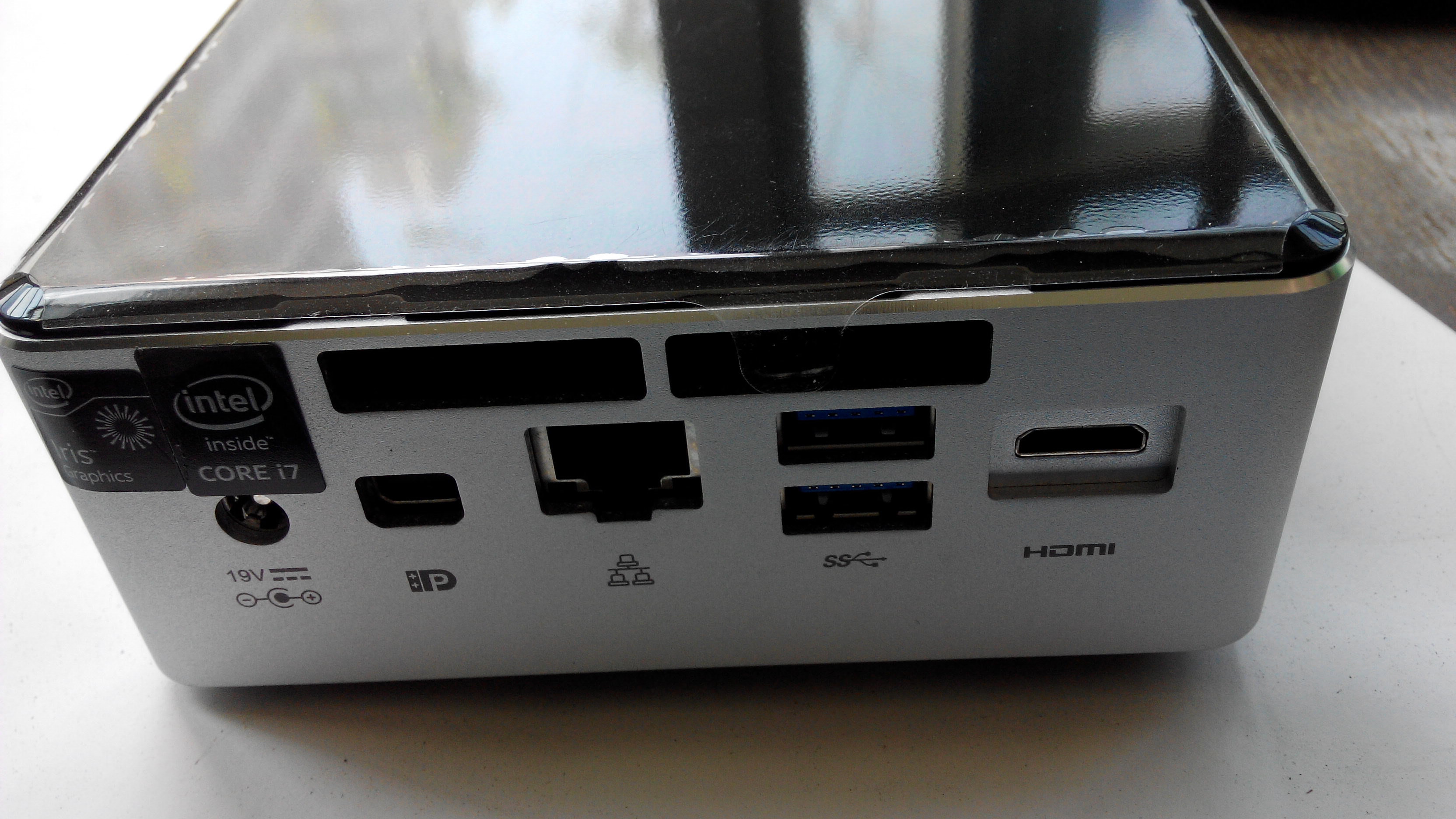

下圖是前面照,也有2 個 USB 3.0 連接埠 (1 個支援充電)。Intel® PRO 10/100/1000 網路模組。mini HDMI和mini DisplayPort。

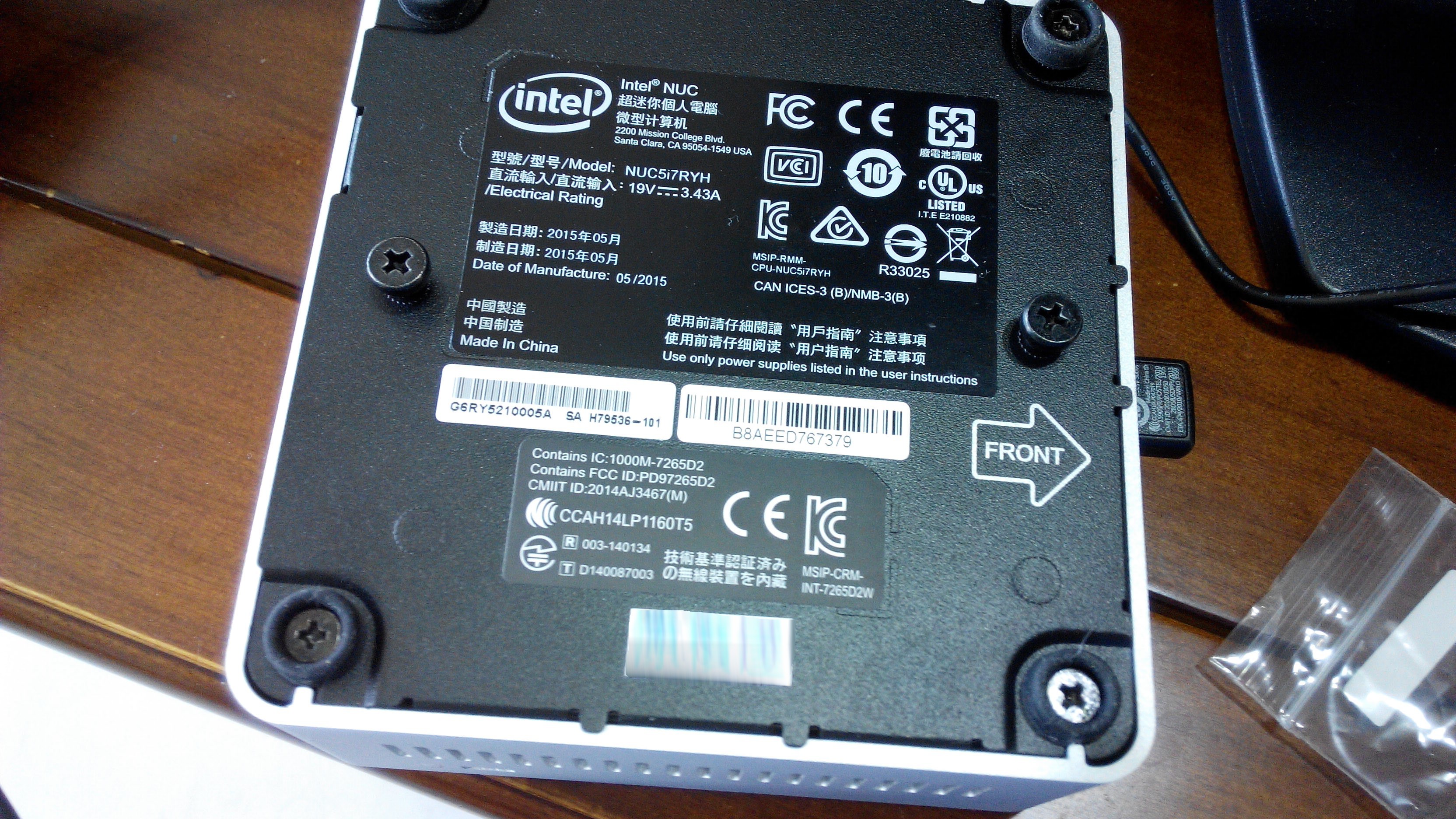

下圖是背面照

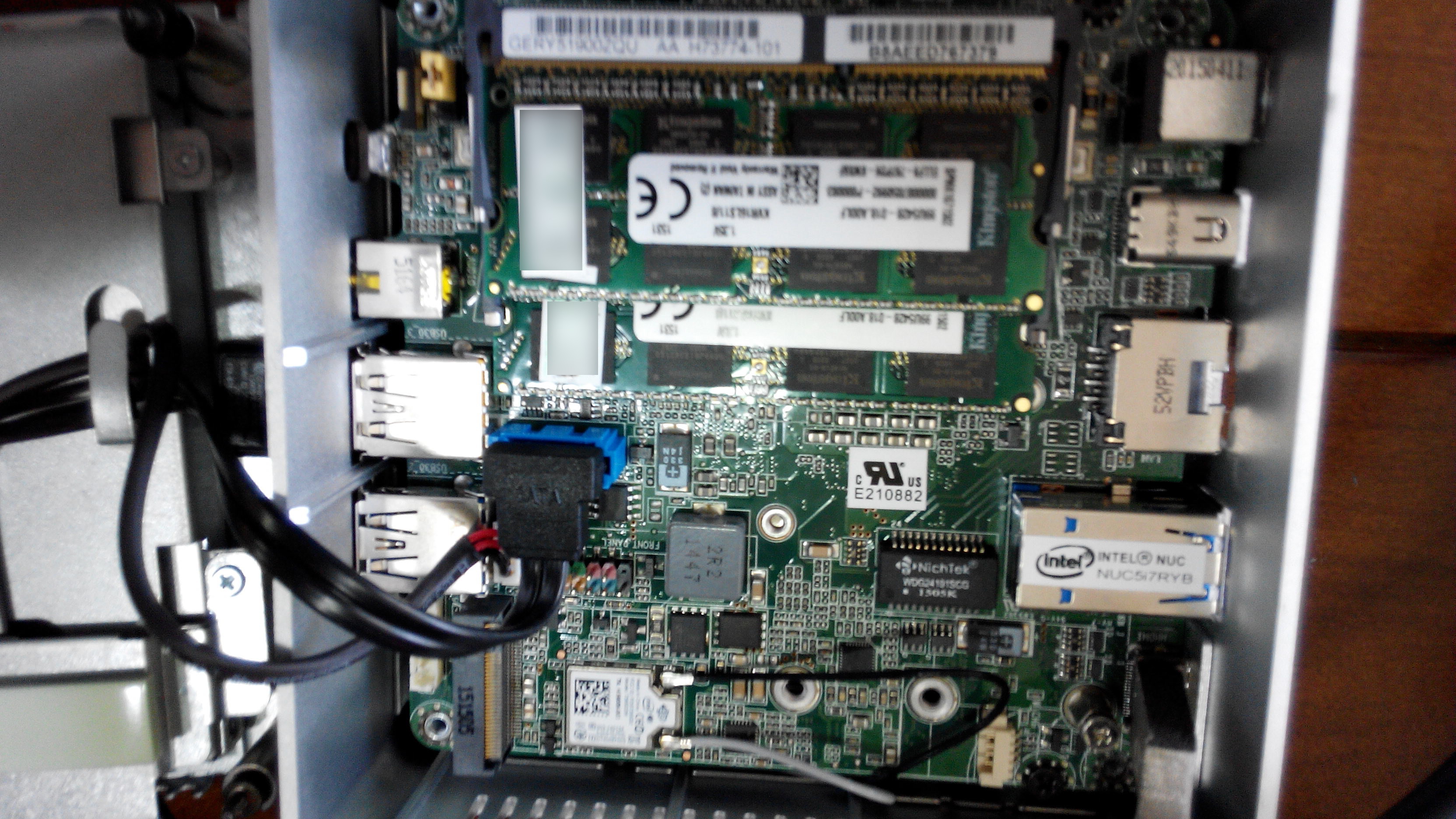

內裝,可以安插兩條低電壓記憶體,裝了16GB記憶體。一個M.2 SSD固態硬碟,我裝了128GB金士頓硬碟。

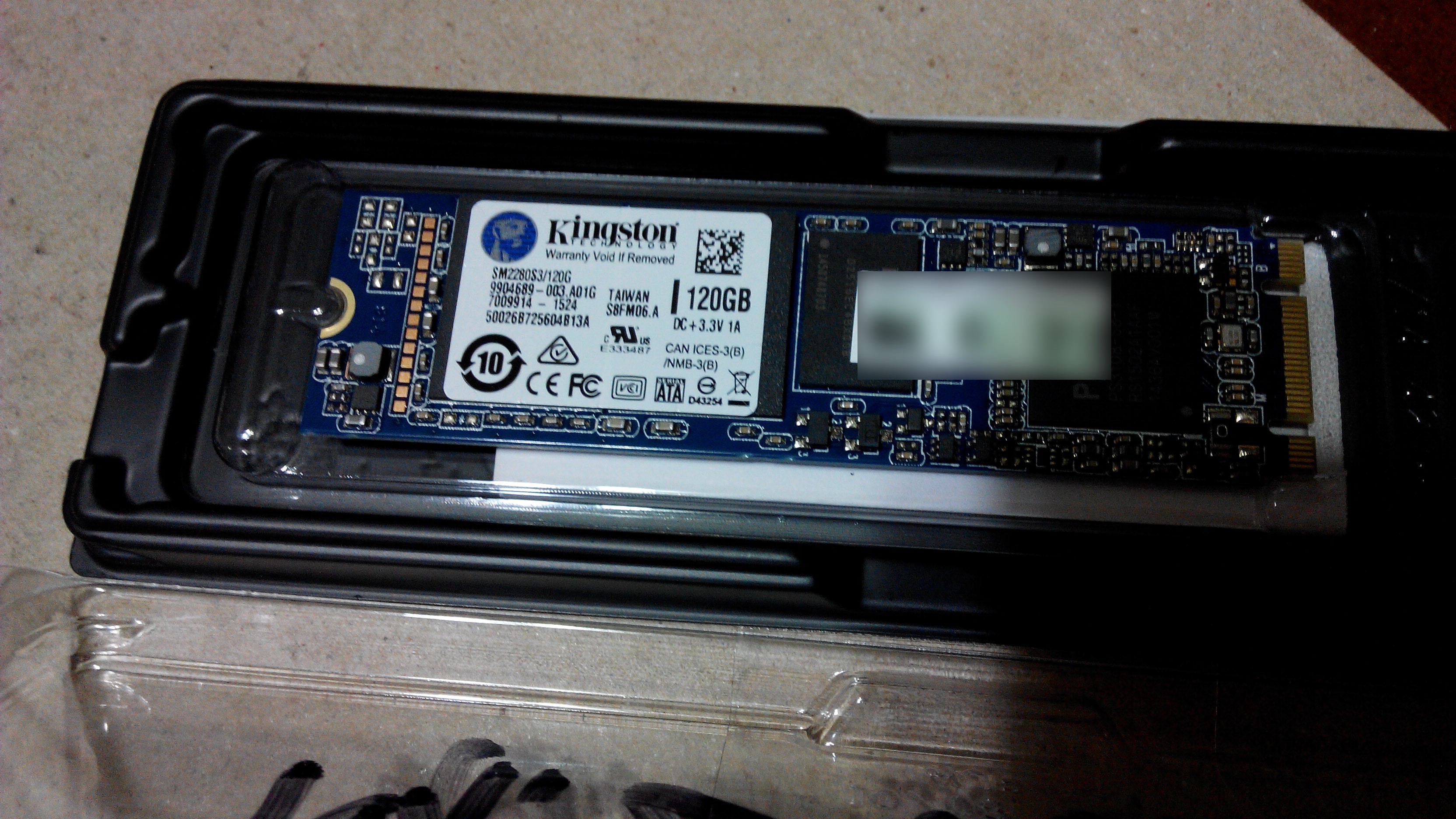

這是金士頓的M.2 SSD固態硬碟,為何買金士頓的呢?因為看過Intel網站,這款硬碟有通過相容性測試。

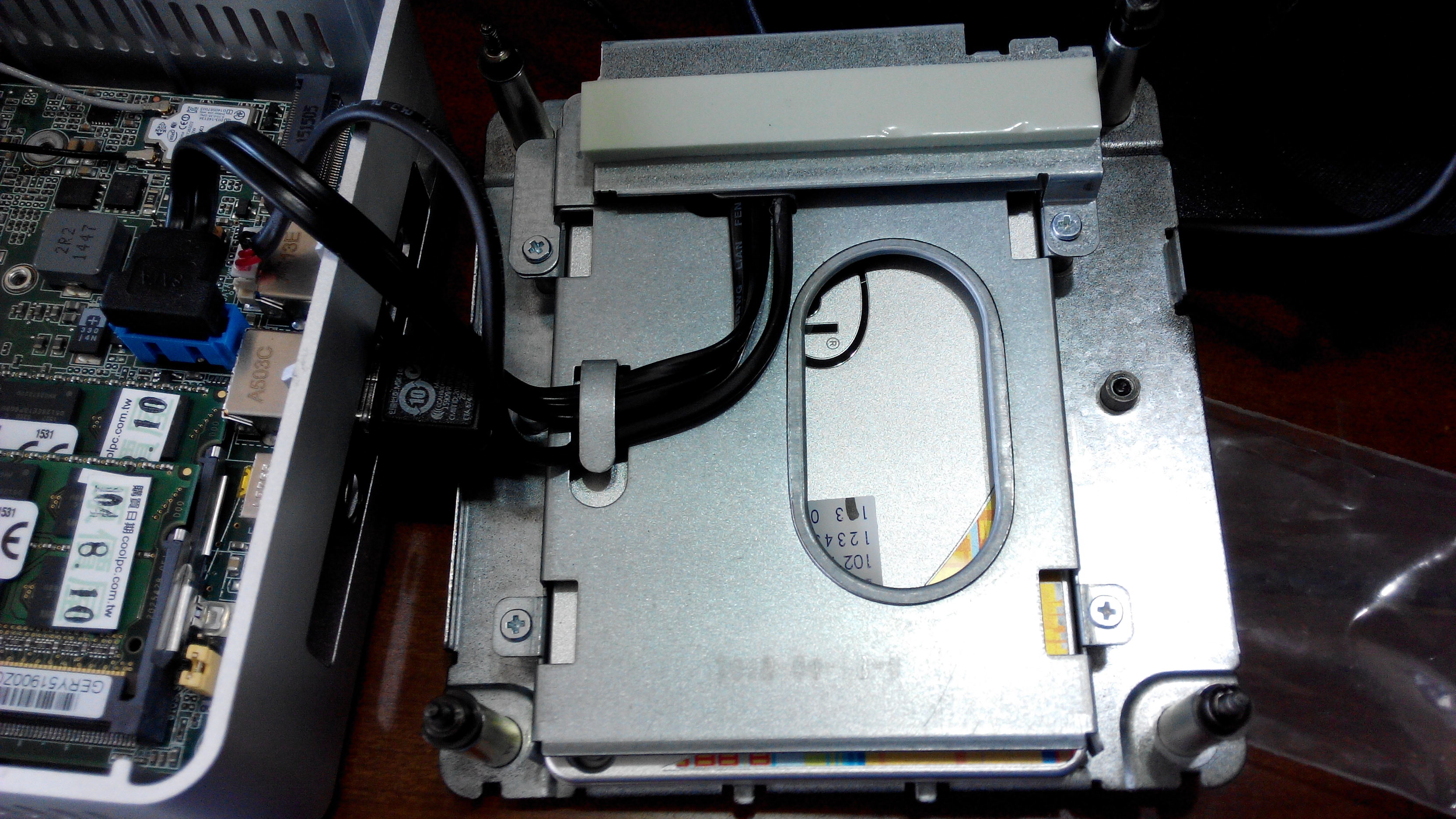

內裝的背蓋,還可以安裝一個SATA3 2.5吋HDD硬碟和SSD固態硬碟。後來把SSD固態硬碟換下,換成1000GB的HDD 硬碟,因為拿來當儲存槽。

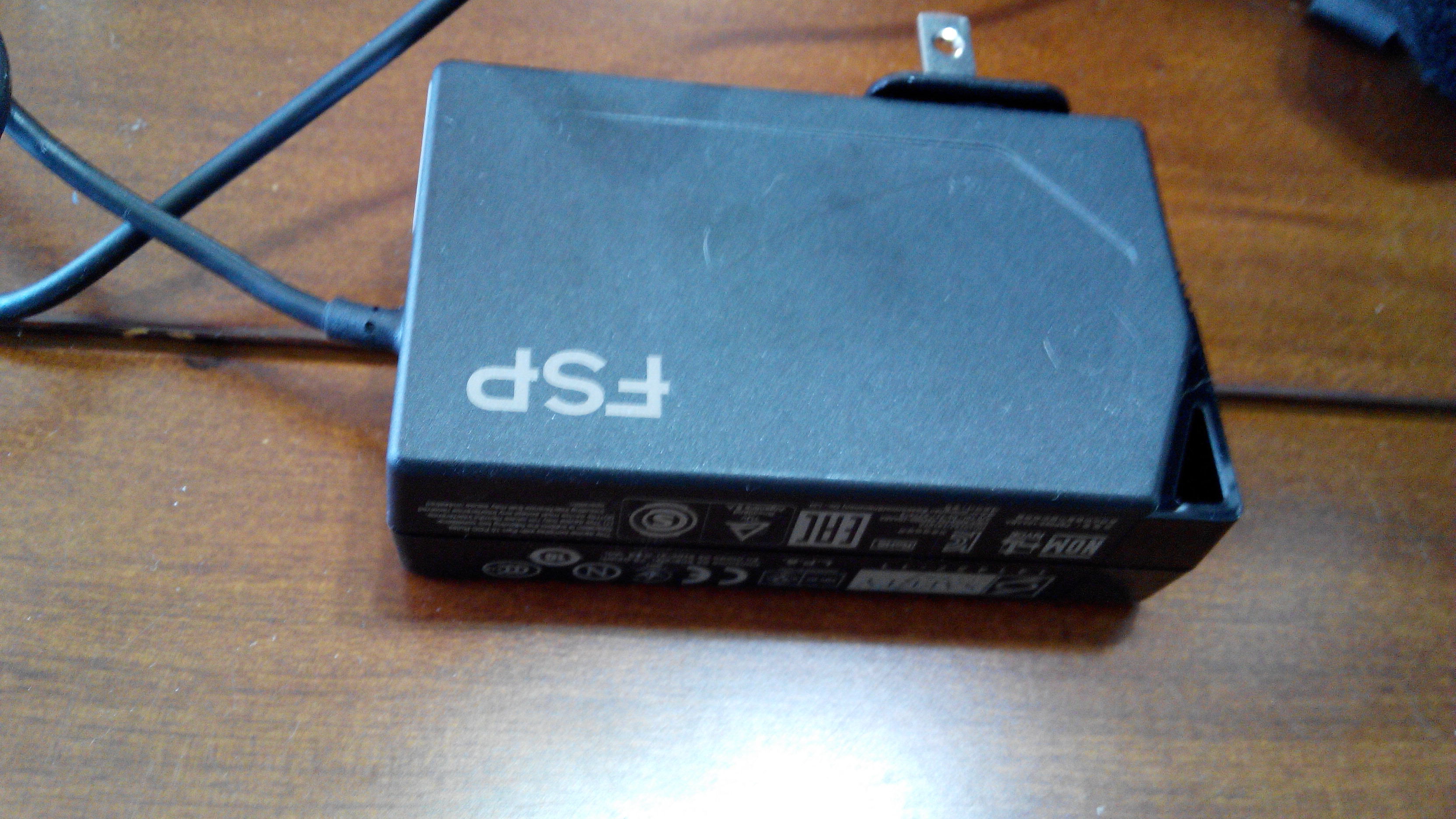

這是內附的電源AC插頭。不只有台灣的,有附多國的AC插頭。

INTEL NUC i7 使用Iris™ Graphics 6100。但事實上我架站也用不到。換成i5後,顯示晶片降級成Intel® HD Graphics 6000,也不賴。

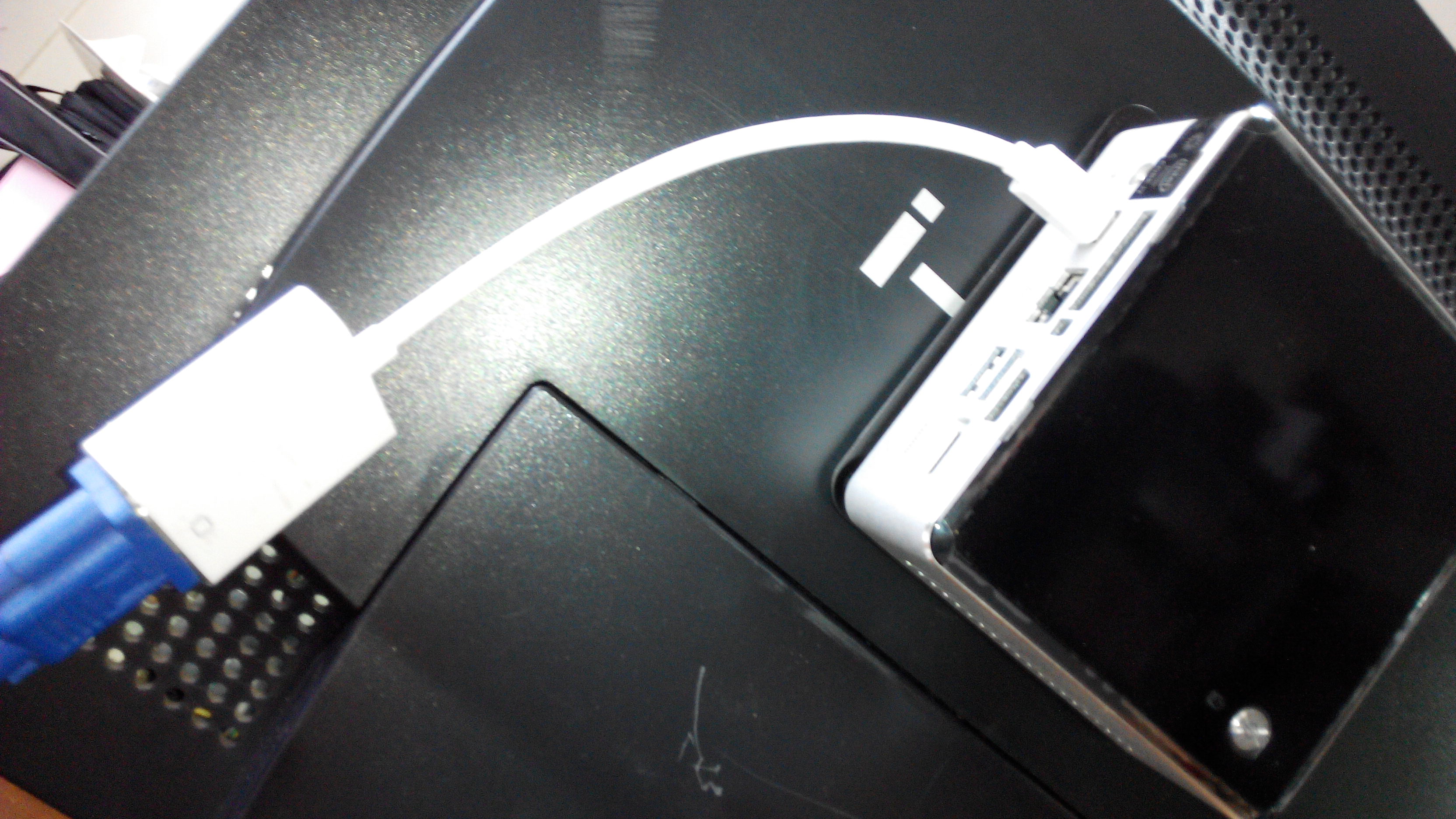

顯示接頭有兩個,1 個是 Mini HDMI 1.4a,1 個是 Mini DisplayPort 1.2。如果要轉RGB還必須去買轉接頭。去買Mini DisplayPort轉RGB轉換接頭。

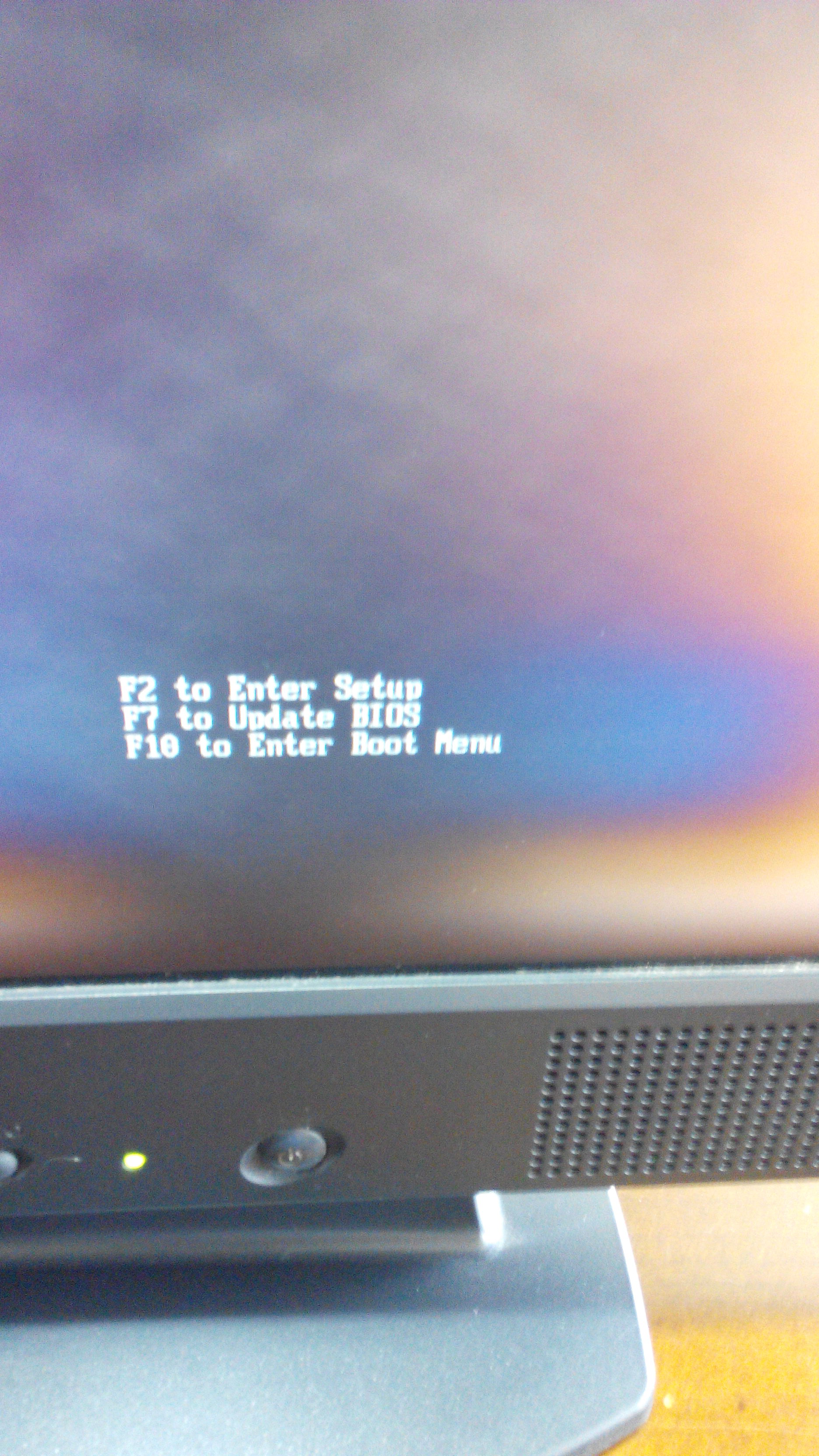

這是開機的第一個畫面,按下F2可以進入設定。

開箱的不夠專業,請多見諒。留個紀念或紀錄。

INTEL NUC5i7RYH / NUC5i5RYH

Calendar 3042年八月廿一
1.1 張恩嘉
2015-10-03 13:57:31 SAT
的確有點曲折,不過恭喜你靠自己勞力買到自己喜歡的電腦。請問降成i5後的CPU速度?
Calendar 3042年八月廿一
1.1.1 范閑
2015-10-04 06:42:31 SUN
NUC5i7RYH / NUC5i5RYH 都是 第 5 代 Intel® Core™。

i5-5250U 處理器(1.6 GHz,渦輪加速最高 2.7 GHz,雙核心,3 MB 快取記憶體,15 瓦 TDP)

i7-5557U 處理器(3.1 GHz,最高 3.4 GHz,Intel® 渦輪加速技術,雙核心,4 MB 快取記憶體, 28 瓦 TDP)
